原油經過裂解（裂化）、重整和分離，提供基礎原料,如乙烯、丙烯、丁烯、丁二烯、苯、甲苯、二甲苯、萘等。從這些基礎原料可以制得各種基本有機原料如甲醇、甲醛、乙醇、乙醛、醋酸、異丙醇、丙酮、苯酚等。石油化工廠的分析化驗工作是生產過程重要環節之一，不僅要分析生產原輔料和出廠產品，而且也要及時分析測定中間生產過程的物料，以確保安全穩定的生產過程。
油化實驗室檢測內容包括：物相定量分析、元素分析、化學分析、油品鑒定、單元素定量分析、物理性能化學測試等。>>>商務洽談，點此處，在線咨詢

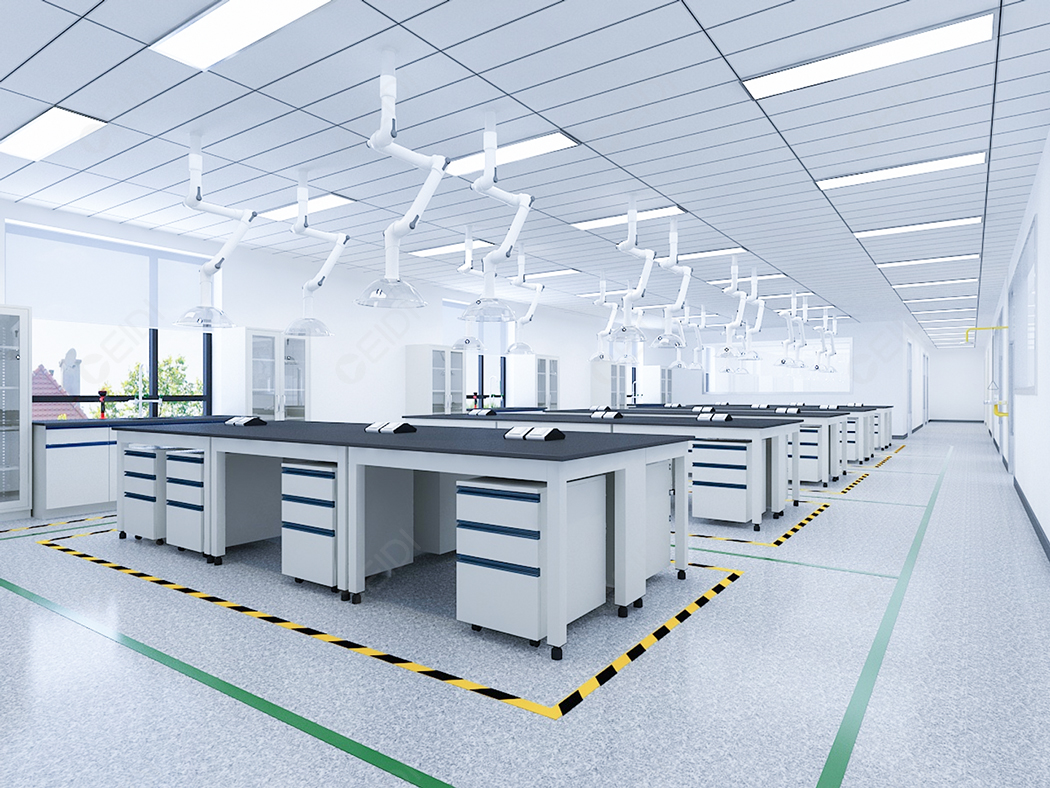

油化實驗室：石油化工實驗室裝修設計和技術指標 CEIDI西遞
油化實驗室的裝修建設不同于一般的民用建筑，它對建筑物的位置、平面布局形式、防塵、防震、防爆、防潮、防靜電配套設施都有嚴格的要求，規劃面積指標CEIDI西遞都會按照《石油化工中心化驗室設計規范》和《科研建筑工程規劃面積指標》SH／T3103-2009的規定予以設計執行。功能比較齊全的油化實驗室CEIDI西遞在設計分區時會考慮如下分配（也可按需減少功能區）。
油化實驗室平面分區:
色譜試驗室
精密儀器專用實驗室（含天平室）
油質理化常規試驗室
六氟化硫氣體測試室
氣瓶室
樣品室
藥品儲存間
資料檔案和試驗數據整理室
更衣間。
對于涉及石油一類有氣體燃爆類隱患且廢氣對環境有污染的檢測對象，CEIDI西遞要強調設計裝修中需要重點關注環保問題，實驗室要確保通風良好。同時通過相關排風設備、廢棄物處理／回收設備等凈化實驗室空氣環境，減少對外界環境的污染。
油化實驗室環境指標設計標準參數如下：
環境溫度：20±2oC；
相對濕度：45%～75%；
壓力：86～106kPa；
電氣：交流電源配置：220V、380V；交流電源容量要求不小于10kVA。應設置公共接地設施，裝設專用接地線，滿足實驗儀器的接地要求。
其實對于實驗室來說，裝飾裝修的內容考驗裝修單位對裝修用材的判斷把握，真正拉開差距的是室內專業環境配套系統的設計。我們挑選3個氣路和暖通這兩個重要系統來總結。
油化實驗室氣路的設計
1.首先科普一下，在油化實驗室里常用氣體為氫氣、壓縮空氣和氮氣。CEIDI西遞一般建議設置單獨技術層的氣瓶室集中存放氣體，由氣瓶室引入的氣路，主要的控制閥門和減壓閥門都安裝在實驗室外。頂部不吊頂，氣體管路主材質選擇不銹鋼，安裝在天花板下方，沿著墻走，便于檢查和維修。中央試驗臺氣體管路的引入通過服務柱；所有的氣體管路在工作臺上有合適的控制閥門和相應的取氣口，便于操作；所有氣體管路的連接采用無縫焊接。壓縮空氣氣體在管路上有個過濾雜質和水分的凈化裝置，易燃排氣管路不能并在一 起，盤管由不銹鋼材料制成，有足夠的韌性。減壓閥要有標示，標明壓力釋放級別。所有閥門、調節裝置、壓力表都由高質量的不銹鋼制成，所 有氣體管路有合適的接地保護措施。
2.氣瓶柜的技術要求為鋁型35×35框架，柜門、側板采用金屬冷軋板，均用環氧樹脂粉末噴涂，內設可活動的氣瓶抱箍，便于氣瓶的更換和移動。地腳為不銹鋼螺絲、尼龍罩蓋、橡膠底座組合結構，可調節高度為0—0．3m。配置了氣體泄漏報警、溫度數字指示、氣體泄漏時自動排放。具有防爆、阻燃等功能。
3.油化實驗室應按照房間大小比例設計相應數量帶逆風閥的換氣扇，使空氣流通順暢，保持清潔。每個房間都要設計帶有過濾裝置的通氣孔，如果是帶有室內走廊的房間也可在門窗上設百葉窗，尺寸按照排氣量比例關系計算。
油化實驗室暖通系統設計
1.作為實驗室建設關鍵的暖通排風系統，建設單位需要格外重視。尤其油化實驗驗室存放色譜儀以及電子天平、油耐壓儀、界面張力儀等精密儀器儀表，都要求通風良好。油質理化常規實驗室應設有2個專用通風櫥。通風氣體管道CEIDI西遞選材會符合防火，防爆，防腐，防泄漏，防雷擊等安全要求，并通過綜合降噪、優化管系，優化風機和氣流組織等措施，保證通風排毒系統在安全狀態下運行。排風管的材料首選為FRP無機樹脂材料，也可用PVC材料或PP材料，風管內壁應制作粗糙面，可減少風流噪聲，直徑250—500mm，按照排風量要求確定尺寸。
2.CEIDI西遞建議選擇專業防腐風機。單臺通風柜可選擇軸流風機，雙臺通風柜可選擇斜流風機，多臺通風柜或需要排風量較大時采用離心風機。同時也可以考慮屋頂設置風機，選擇同上。防腐風機應安裝在室外屋頂，出風口設防雨、鳥罩，還需減振器、逆風閥、消音器。
石油化工實驗室在建設中最怕設計和施工團隊不專業，方案有紕漏。例如通風方案不合理，油品中的苯類烴類化合物，酸堿揮發性氣體排放不出去；供氣設計不合理，油化實驗室儀器用氣較多，設計不合理存在爆炸的危險。所以建議此類實驗室時要與有過此行業專業實驗室建設經驗的企業合作。CEIDI西遞VS“上海兗礦化工國家重點實驗室改造項目”，于2020年竣工，目前已經進入良好的運營狀態。詳見上海兗礦化工實驗室工程成功落地 CEIDI西遞一文。
